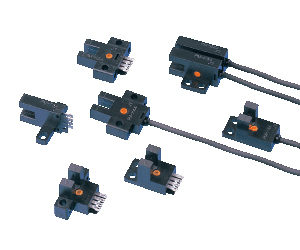

超小型・U型微型光电传感器[放大器内置] PM-24

种类

超小型

耐弯曲电缆型

型式名

NPN输出

PM-□24

PM-□24-R

PNP输出

PM-□24P

-

检测距离

5mm(固定)

最小检测物体

0.8×1.8mm非透明体

应差

0.05mm以下

重复精度

0.03mm以下

电源电压

5～24V DC±10％　脉动P-P10％以下

消耗电流

15mA以下

输出


NPN开路集电极晶体管
・最大流入电流：50mA
・外加电压：30V DC以下(输出和0V之间)
・剩余电压：0.7V以下(流入电流为50mA时) 0.4V以下(流入电流为16mA时)

PNP开路集电极晶体管
・最大源电流：50mA
・外加电压：30V DC以下(输出和+V之间)
・剩余电压：0.7V以下(源电流为50mA时) 0.4V以下(源电流为16mA时)

输出动作

入光时ON/遮光时ON　装备2种输出

反应时间

入光时：20μs以下、遮光时：100μs以下
(反应频率1kHz以上)(注2)

工作状态指示灯

红色LED(入光时亮起)

环
境
性
能

使用环境温度(注3)(注4)

-25～＋55℃(注意不可结露、结冰)，存储时：-30～＋80℃

使用环境湿度

35～85％RH，存储时：35～85％RH

使用环境照明度

荧光灯光：受光面照明度1,000 lx 以下

耐电压

AC1,000V 1分钟　所有电源连接端子与外壳之间

绝缘电阻

所有电源连接端子与外壳之间，50MΩ以上，基于DC250V的高阻表

耐振动

频率10～2,000Hz　双振幅1.5mm　X,Y和Z方向各2小时

耐冲击

加速度15,000m/s²(约1,500G)　X,Y和Z方向各3次

投光元件

红外线LED(投光波峰波长：940nm、非调制式)

材质

外壳：PBT、狭缝透光罩：聚碳酸酯

电缆

0.09mm² 4芯橡皮电缆
[PM-□24-R:0.1mm²4芯耐弯曲，耐油，耐热型橡皮电缆(注5)]
长1m

电缆延长

0.3mm²以上的电缆全长可延长至100m

重量

本体重量：约10g
