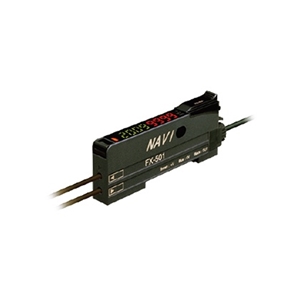

数字光纤传感器 FX-500 Ver.2 NEW

种类

标准型

双输出型

电缆型

型
号

NPN输出

FX-501

FX-502

FX-505-C2

PNP输出

FX-501P

FX-502P

FX-505P-C2

电源电压

12〜24V DC±10%　脉动P-P10%以下

消耗电流

通常时：960mW以下
(电源电压24V时，消耗电流40mA以下，电缆型的监控电流输出除外)
ECO模式时：680mW以下
(电源电压24V时，消耗电流28mA以下，电缆型的监控电流输出除外)

输出
(双输出型•电缆型为输出1、输出2)

NPN开路集电极晶体管
・最大流入电流：100mA(双输出型•电缆型为50mA)(注2)
・外加电压：30V DC以下(输出和0V之间)
・剩余电压：2V以下(注3)(最大流入电流的条件下)


PNP开路集电极晶体管
・最大源电流：100mA(双输出型•电缆型为50mA)(注2)
・外加电压：30V DC以下(输出和＋V之间)
・剩余电压：2V以下(注3)(最大源电流的条件下)

输出点数

1点

2点

输出动作

可用L/D模式切换入光时ON或非入光时ON

短路保护

配备

反应时间

H-SP：25μs以下、FAST：60μs以下、STD：250μs以下、LONG：2ms以下、U-LG：4ms以下、HYPR：24ms以下　切换式

监控电流
输出

-

输出电流：
约4〜20mA
[H-SP、FAST、STD：显示0〜4,000、LONG：显示0〜8,000 (注4)]、
反应时间：2ms以下
零点：4mA±1%F.S.以内、
跨距：16mA±5%F.S.以内、
直线性：±3%F.S.以内、
负载电阻：0〜250Ω

外部输入
(双输出型
切换输出2)

-

< NPN输出型>
NPN无触点输入
・信号条件
High：+8V〜+V DC或断开
Low：0〜+1.2V DC(源电流0.5mA)
・输入阻抗：约10kΩ


PNP无触点输入
・信号条件
High：+4V〜+V DC(信号条件3mA)
Low：0〜+0.6V DC或断开
・输入阻抗：约10kΩ

外部输入
对应功能

-

投光停止/教导(全自动、限定、2点教导)/逻辑运算设定/复制功能的锁定/显示调整/
数据库加载/数据库保存　切换式

灵敏度设定方法

2点教导/限定教导/
全自动教导/手动调节

入光量
显示范围

H-SP/FAST/STD：0〜4,000、
LONG：0〜8,000、U-LG/HYPR：0〜9,999

定时器功能

断开延迟定时器/接通延迟定时器/ONE SHOT定时器/接通•断开延迟定时器/接通延迟•ONE SHOT定时器
有效/无效切换式　定时器时间可变

<输出1>
断开延迟定时器/接通延迟定时器/ONE SHOT定时器/接通•断开延迟定时器/接通延迟•ONE SHOT定时器
有效/无效切换式　定时器时间可变

<输出2>
断开延迟定时器/接通延迟定时器/ONE SHOT定时器
有效/无效切换式　定时器时间可变

定时器
时间

定时器范围"ms"：约0.5ms、约1〜9,999ms、约1ms为单位/
定时器范围"sec."：约0.5s、约1〜32s、约1s为单位/
定时器范围"1/10ms"：约0.05ms、约0.1〜999.9ms、约0.1ms为单位
各输出分别设定

投光量
可调节功能

配备　3级(各级为25～100％)+
自动设定[H-SP为1级(25～100％)]

防干扰功能

配备(注5)　自动/异频　切换式

各种设定

应差设定/转移设定/投光量设定/显示反转设定/ECO设定/数据库加载•保存设定/复制设定/
代码设定/复位设定/逻辑运算设定/基准值追踪周期设定等

保护构造

IP40(IEC)

使用环境温度

-10〜+55℃
[4〜7台紧贴时：-10〜+50℃、8〜16台紧贴时(电缆型为8～12台)：-10〜+45℃]
(注意不可结露、结冰)、
存储时：-20〜+70℃

投光元件
(调制式)

红色LED(投光波峰波长：643nm)

材质

外壳、外罩：聚碳酸酯(注6)、开关：聚酯树脂

电缆

-

0.2mm²6芯橡皮电缆，长2m

电缆延长

-

0.3mm²以上的电缆全长可延长至100m(电源电压为12V DC以上)

重量

本体重量：约15g、包装重量：约70g

本体重量：约60g、
包装重量：约100g

附件

FX-MB1(放大器保护封条)：1套

反应时间

H-SP

FAST

STD

LONG

U-LG

HYPR

IP-1

0

2

4

8

8

12
