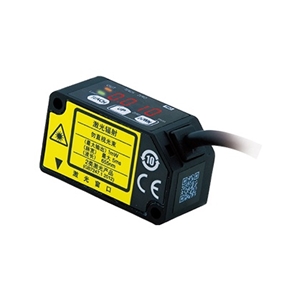

超高速激光位移传感器[CCD Style]HL-C1

种类

测量中心距离200mm型

测量中心距离400mm型

型
号

NPN
输出

HG-C1200

HG-C1400

PNP
输出

HG-C1200-P

HG-C1400-P

符合规则

EMC适合指令、FDA规则

测量中心距离

200mm

400mm

测量范围

±80mm

±200mm

重复精度

200μm

300μm(测量距离200～400mm)
800μm(测量距离400～600mm)

直线性

±0.2%F.S.

±0.2%F.S.(测量距离200～400mm)
±0.3%F.S.(测量距离400～600mm)

温度特性

0.03% F.S./℃

光源

红色半导体激光 2级[JIS/IEC/GB/FDA(注2)]
最大输出：1mW、投光波峰波长：655nm

光束直径
(注3)

约ø300μm

约ø500μm

电源电压

12～24V DC±10%　脉动P-P10%以下

消耗电流

40mA以下(电源电压24V DC时)、60mA以下(电源电压12V DC时)

控制输出

<NPN输出型>
NPN开路集电极晶体管
・ 最大流入电流：50mA
・外加电压：30V DC以下(控制输出-0V之间)
・ 剩余电压：1.5V以下(流入电流50mA时)
・ 漏电流：0.1mA以下

<PNP输出型>
PNP开路集电极晶体管
・ 最大流入电流：50mA
・ 外加电压：30V DC以下(控制输出-+V之间)
・ 剩余电压：1.5V以下(流出电流50mA时)
・ 漏电流：0.1mA以下

输出动作

入光时ON/非入光时ON　可切换

短路保护

配备(自动恢复)

模拟输出

・输出范围：0～5V(报警时：+5.2V)
・输出阻抗：100Ω

反应时间

1.5ms／5ms／10ms　可切换

外部输入

〈NPN输出型〉
NPN无接点输入
・输入条件
无效：+8～+V DC或开路
有效：0～+1.2V DC
・输入阻抗：约10kΩ

<PNP输出型>
PNP无接点输入
・输入条件
无效：0～+0.6V DC或开路
有效：+4～+V DC
・ 输入阻抗：约10kΩ

污损度

2

使用标高

2,000m以下

耐
环
境
性

保护构造

IP67(IEC)

使用环境
温度

-10～+45℃(注意不可结露、结冰)、储存时：-20～+60℃

使用环境
湿度

35%RH～85%RH、储存时：35%RH～85%RH

使用环境
照度

白炽灯：受光面照度3,000 lx以下

耐振动

耐久10～55Hz(周期1分钟)  双振幅1.5mm  XYZ各方向2小时

耐冲击

耐久500m/s²(约50G)  XYZ各方向3次

电缆

0.2mm² 5芯复合电缆，长2m

延长电缆

0.3mm²以上电缆　最多延长至全长10m

材质

本体外壳：压铸铝　前罩：丙烯基

重量

本体重量：约35g(不含电缆)，约85g(含电缆)

(注1):

未指定测量条件时，使用条件如下：电源电压：24V DC 环境温度：+20℃ 响应时间：10ms、测量中心距离的模拟输出值。对象物体：白色陶瓷。

(注2):

根据FDA规则中Laser Notice No.50规定，并以FDA为准。

(注3):

测量中心距离的大小。按照中心光强度的1/e2(约13.5%)定义。
如果定义区域外有漏光，并且检测点范围有高于检测点本身的强反射，测定结果可能会受到影响。

种类

测量中心距离30mm型

测量中心距离50mm型

测量中心距离100mm型

型
号

NPN
输出

HG-C1030

HG-C1050

HG-C1100

PNP
输出

HG-C1030-P

HG-C1050-P

HG-C1100-P

符合规则

EMC适合指令、FDA规则

测量中心距离

30mm

50mm

100mm

测量范围

±5mm

±15mm

±35mm

重复精度

10μm

30μm

70μm

直线性

±0.1% F.S.

温度特性

0.03% F.S./℃

光源

红色半导体激光　2级(JIS/IEC/GB)/Ⅱ级(FDA)(注2)
最大输出：1mW、投光波峰波长：655nm

光束直径
（注3）

约ø50μm

约ø70μm

约ø120μm

电源电压

12～24V DC±10%　脉动P-P10%以下

消耗电流

40mA以下（电源电压24V DC时、60mA以下（电源电压12V DC时）

控制输出

〈NPN输出型〉
NPN开路集电极晶体管
・ 最大流入电流：50mA
・ 外加电压：30V DC以下（控制输出-0V之间）
・ 剩余电压：1.5V以下（流入电流50mA时）
・ 漏电流：0.1mA以下

〈PNP输出型〉
PNP开路集电极晶体管
・ 最大源电流：50mA
・ 外加电压：30V DC以下（控制输出-＋V之间）
・ 剩余电压：1.5V以下（流出电流50mA时）
・ 漏电流：0.1mA以下

输出动作

入光时ON/非入光时ON　可切换

短路保护

配备(自动恢复)

模拟输出

・输出范围：0~5V(正常时)，5.2V(报警时)
・输出阻抗：100Ω

反应时间

1.5ms／5ms／10ms 可切换

外部输入

〈NPN输出型〉
NPN无接点输入
・输入条件
无效：＋8～＋V DC或开路
有效：0～＋1.2V DC
・输入阻抗：约10kΩ

<PNP输出型>
PNP无接点输入
・输入条件
无效：0～＋0.6V DC或开路
有效：＋4～＋V DC
・ 输入阻抗：约10kΩ

污损度

2

使用标高

2,000m以下

耐环境性

保护构造

IP67(IEC)

使用环境
温度

－10～＋45℃（注意不可结露、结冰）、存储时20～＋60°C

使用环境
湿度

35%RH～85%RH，存储时：35%RH～85%RH

使用环境
照度

白炽灯：受光面照度3,000 lx以下

电缆

0.2mm² 5芯复合电缆，长2m

材质

本体外壳：压铸铝　前罩：丙烯基

重量

本体重量：约35g(不含电缆)，约85g(含电缆)

(注1):

未指定测量条件时，使用条件如下：电源电压：24V DC 环境温度：+20℃ 响应时间：10ms、测量中心距离的模拟输出值。对象物体：白色陶瓷。

(注2):

根据FDA规则中Laser Notice No.50规定，并以FDA为准。

(注3):

测量中心距离的大小。按照中心光强度的1/e²(约13.5%)定义。
如果定义区域外有漏光，并且检测点范围有高于检测点本身的强反射，测定结果可能会受到影响。
