小型光电传感器 [放大器内置] CX-400 Ver.2 NEW

小型光电传感器 [放大器内置] CX-400 Ver.2 NEW

  • 所属分类:光电传感器激光传感器
  • 所属品牌:


  • 产品详情

小型光电传感器 [放大器内置] CX-400 Ver.2 NEW

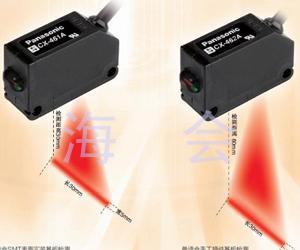

CX-460系列 限定反射型

种类

限定反射型

型号

NPN输出

CX-461A-C05

CX-461B-C05

CX-462A-C05

CX-462B-C05

PNP输出

CX-461A-P-C05

CX-461B-P-C05

CX-462A-P-C05

CX-462B-P-C05

检测距离

检测距离范围10~40mm(中心23mm)*

检测距离范围10~70mm(中心40mm)*

检测点

5×30mm(检测距离30mm时)

5×30mm(检测距离60mm时)

应差

8%以下

重复精度(垂直于检测轴)

1mm以下

电源电压

12~24V DC±10% 脉动P-P 10%以下

消耗电流

15 mA 以下

输出


NPN开路集电极晶体管
最大流入电流:100mA以下
外加电压:30V DC以下
(输出和0V之间)
剩余电压:2V以下(流入电流为100mA时);
1V以下(流入电流为16mA时)


PNP开路集电极晶体管
最大源电流:100mA以下
外加电压:30V DC以下
(输出和+V之间)
剩余电压:2V以下(源电流为100mA时);
1V以下(源电流为16mA时)



输出动作

入光时ON

非入光时ON

入光时ON

非入光时ON



短路保护

配备(自动恢复)



逆接保护

配备

反应时间

1 ms以下

工作状态指示灯

橙色LED(输出ON时亮起)

稳定指示灯

绿色LED(稳定入光时、稳定非入光时亮起)

灵敏度调节器

防干扰功能

配备(2台传感器可紧贴安装)




保护构造

IP67(IEC)

使用环境温度

-25~+55℃(注意不可结露、结冰),存储时:-30~+70℃

使用环境湿度

35~85%RH,存储时:35~85%RH

使用环境照明度

白炽光:受光面照明度5,000lx以下

耐电压

AC1,000V 1分钟  (所有电源连接端子与外壳之间)

耐振动

频率10~500Hz 双振幅1.5mm(MAX.10G) X,Y和Z各方向2小时(非通电状态)

投光元件

红色LED(调制式) 投光波峰波长: 630nm

材质

外壳: PBT(聚对苯二甲酸乙二醇酯),透镜:丙烯,显示罩:丙烯

电缆

0.2mm23芯橡皮电缆 长0.5m

电缆延长

0.3mm2以上的电缆、全长可延长至100m

重量

本体重量: 约20g  包装重量: 约30g

*限定反射型传感器的检测距离与应差是相对于白色无光泽纸(100×100mm)的数值。





标准型



种类

透过型

长距离



NPN输出

CX-411

CX-412

CX-413

PNP输出

CX-411-P

CX-412-P

CX-413-P

检测距离

10m

15m

30m

检测物体

φ12mm以上的不透明体(注2)

应差

-

重复精度
(垂直于检测轴)

0.5mm以下

电源电压

1224V DC±10% 脉动P-P10%以下

消耗电流

投光器:15mA以下
受光器:10mA以下

投光器:20mA以下
受光器:10mA以下

投光器:25mA以下
受光器:10mA以下

输出


NPN开路集电极晶体管
最大流入电流:100mA
外加电压:30V DC以下(输出-0V之间)
剩余电压:2V以下(流入电流为100mA时)
1V以下(流入电流为16mA时)


PNP开路集电极晶体管
最大流出电流:100mA
外加电压:30V DC以下(输出-+V之间)
剩余电压:2V以下(流出电流为100mA时)
1V以下(流出电流为16mA时)



输出动作

可用切换开关选择入光时ON/非入光时ON

短路保护

配备

反应时间

1ms以下

2ms以下

工作状态指示灯

橙色LED(输出ON时亮起) 位于受光器上

稳定指示灯

绿色LED(稳定入光时、稳定非入光时亮起) 位于受光器上

电源指示灯

绿色LED(通电时亮起) 位于投光器上

灵敏度调节器

持续可变调节器 安装于透过型传感器的受光器上

防干扰功能

[有了防干扰滤光器(另售),2套传感器可贴近安装在一起 (检测距离:5m)]

-




保护构造

IP67(IEC)、防浸型(JIS)

使用环境温度

-25+55℃(注意不可结露、结冰)、存储时:-30+70℃

使用环境湿度

3585%RH、存储时:3585%RH

使用环境照明度

白炽灯:受光面照明度3,000lx以下

耐电压

AC1,000V 1分钟 所有电源连接端子与外壳之间

绝缘电阻

所有电源连接端子与外壳之间,20MΩ以上,基于DC250V的高阻表

耐振动

频率10500Hz 双振幅1.5mm(MAX.10G) XYZ各方向2小时

耐冲击

频率500m/s2(约50G) XYZ各方向3次

投光元件(调制式)

红色LED

红外LED



投光波峰波长

680nm

870nm

850nm

材质

外壳:PBT(聚对苯二甲酸乙二醇酯)、透镜:丙烯(CX-48□聚碳酸酯)、
显示罩:丙烯(CX-48□聚碳酸酯)

电缆

0.2mm2 3芯(透过型投光器:2芯)橡皮电缆,长2m

电缆延长

0.3mm2以上的电缆全长可延长至100m(透过型:投光器和受光器各1根)

重量

本体重量

投光器:约45g、受光器:约50g

包装重量

约100g

附件

-

(1):无指定的测量条件为使用环境温度=+23
(2):如果安装了狭缝透光罩(另售),可检测φ0.5mm的小物体(使用圆形狭缝透光罩时)











种类

回归反射型

带偏极滤光器

长距离

透射明型体检测用


NPN输出

CX-491

CX-493

CX-481

CX-483

CX-482

PNP输出

CX-491-P

CX-493-P

CX-481-P

CX-483-P

CX-482-P

检测距离

3m(注2)

5m(注2)

50500mm
(注2)

501,000mm
(注2)

0.12m
(注2)

检测物体

φ50mm以上的不透明体、半透明体、鏡面体(注2)(注3)

φ50mm以上的不透明体、半透明体(注2)(注3)

φ50mm以上的透明体、半透明体、不透明体(注2)(注3)

应差

-

重复精度
(垂直于检测轴)

0.5mm以下

电源电压

1224V DC±10% 脉动P-P10%以下

消耗电流

13mA以下

10mA以下

输出


NPN开路集电极晶体管
最大流入电流:100mA
外加电压:30V DC以下(输出-0V間)
剩余电压:2V以下(流入电流100mA时)
1V以下(流入电流16mA时)


PNP开路集电极晶体管
最大流出电流:100mA
外加电压:30V DC以下(输出-+V間)
剩余电压:2V以下(流出电流100mA时)
1V以下(流出电流16mA时)



输出动作

可用切换开关选择入光时ON/非入光时ON

短路保护

配备

反应时间

1ms以下

工作状态指示灯

橙色LED(输出ON时亮起) 透过型位于受光器上

稳定指示灯

绿色LED(稳定入光时、稳定非入光时亮起) 透过型位于受光器上

电源指示灯

-
