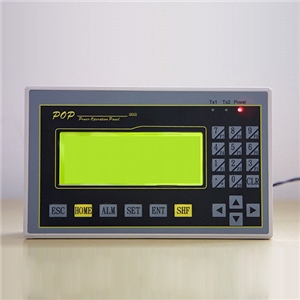

HMI POP-D(ARM芯片 双串口)

HMI POP-D(ARM芯片 双串口)

  • 所属分类:HMI人机界面POP产品
  • 所属品牌:


  • 产品详情

POP-D分为:灰白LCD

黄绿LCD

文本接口







ARM处理器双串口POP文本显示器的特点:

同时支持两种不同通讯协议的串口设备连接

超大画面存储容量,最高可达3Mb

支持报警时间记录掉电保存,可记录512条报警信息(含时间信息)

工作频率更高、速度更快

万年历实时时钟、配方等功能

电源、串行端口背部引出

支持多种串口标准

COM1

支持RS232/RS485/RS422

COM2

支持RS232/RS485

功能强大的画面组态软件:JB_HMI_D

支持位(字)动态文本显示与设定功能

支持位(字)动态图片显示功能

支持ASICC字符串显示、浮点数显示功能

支持PLC多种寄存器访问和设置,地址输入方式与各厂PLC地址格式兼容

可定义功能键达31个

可灵活"贴放"多种格式图形(*.bmp、*.ico、*cur、*.jpg等)

交替选择"画面列表"和"元件列表"功能,便于用户查看和操作

支持屏保密码保护功能

HMI工作状态显示(三位LED灯)

工程文件下载进度PC和HMI均有显示



产品规格和技术参数

型号

POP D型

显示屏类型

图形点阵LCD

背光灯

LED背光

外型尺寸

180X111X38(mm)

安装尺寸

170X101(mm)

显示分辨率

192X64像素

有效显示区域

104(W)X39(H)(mm)

对比度

可调

可显示文字/图形

12X4行(中文)/24X4(西文)

灯,开关,多种格式图形,曲线,棒图

色彩

黄底黑字(或蓝底白字)

按键

22个(其中31个功能键可自由定义)

状态指示

POWER,TX1、TX2

屏保时间

可设定(缺省3分钟)

存储器

可达3MbFlashROM

输入电压

DC20V-DC28V

消耗电流

<120mA

使用环境温度

0`C-50`C

储存环境温度

-20`C-60`C

前面板防护等级

IP65

干扰防护(EMI)

1000Vp-p,1uS脉冲,1分钟

冷却方式

自然风冷

通讯端口

COM1支持RS232/RS485/RS422

COM2支持RS232/RS485

可扩展接口
