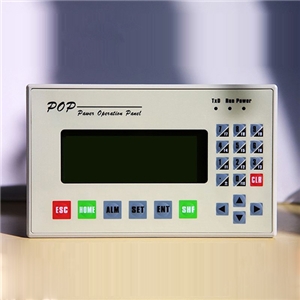

HMI POP-A(底部接口)

HMI POP-A(底部接口)

  • 所属分类:HMI人机界面POP产品
  • 所属品牌:


  • 产品详情

详细介绍:





支持位(字)动态文本显示与设定功能

支持位(字)动态图片显示功能

支持ASICC字符串显示、浮点数显示功能

支持PLC多种寄存器访问和设置,地址输入方式与各厂PLC地址格式兼容

可定义功能键达31个

可灵活"贴放"多种格式图形(*.bmp、*.ico、*cur、*.jpg等)

交替选择"画面列表"和"元件列表"功能,便于用户查看和操作

支持屏保密码保护功能

HMI工作状态显示(三位LED灯)

工程文件下载进度PC和HMI均有显示







 产品规格和技术参数

型号

POP A型

显示屏类型

图形点阵LCD

背光灯

LED背光

外型尺寸

180X111X38(mm)

安装尺寸

170X101(mm)

显示分辨率

192X64像素

有效显示区域

104(W)X39(H)(mm)

对比度

可调

可显示文字/图形

12X4行(中文)/24X4(西文)

灯,开关,多种格式图形,曲线,棒图

色彩

黄底黑字(或蓝底白字)

按键

22个(其中31个功能键可自由定义)

状态指示

POWER,RUN,TXD

屏保时间

可设定(缺省3分钟)

存储器

512KB FlashROM

输入电压

DC20V-DC28V

消耗电流

<120mA

使用环境温度

0`C-50`C

储存环境温度

-20`C-60`C

前面板防护等级

IP65

干扰防护(EMI)

1000Vp-p,1uS脉冲,1分钟

冷却方式

自然风冷

通讯端口

支持RS232/RS422/RS485

可扩展接口





可连接PLC类型

三菱FX系列

松下FP系列

欧姆龙CQM、CPM系列

台达DVP系列

LG Master-K

西门子S7-200(PPI)

永宏FB系列

光洋S系列

施耐德NEZA系列

富士SPB系列

VIGOR系列PLC

丹佛斯VLT系列变频器

凯迪恩PLC

东芝机械TC系列

AB Micrologix系列

Modbus协议设备

日立MICRO-EH系列

GE-FANUC VersaMax系列

ECOSTEP驱动器

自定义协议

订制用户串口设备驱动
