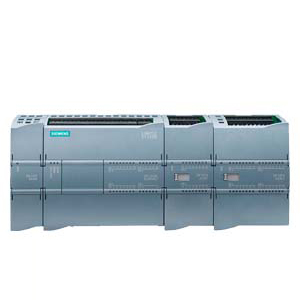

S7-1200系列

S7-1200系列

  • 所属分类:SIEMENS 德国西门子系列
  • 所属品牌:


  • 产品详情

Overview

· 中低端紧凑型控制器

· 大规模集成,节省空间,功能强大

· 具有出色的实时性能和功能强大的通信选件:

带有集成 PROFINET IO 接口的控制器,可与 SIMATIC 控制器、HMI、编程设备和其它自动化组件进行通信

· 所有 CPU 都可用于单机模式、网络以及分布式结构

· 安装、编程和操作极为简便

· 集成式 Web 服务器,带有标准和用户特定 Web 页面

· 数据记录功能,用于归档用户程序的运行数据

· 强大的集成工艺功能,如计数、测量、闭环控制和运动控制

· 集成数字量和模拟量输入/输出

· 灵活的扩展设备

可直接用于控制器的信号板卡

可通过 I/O 通道对控制器进行扩展的信号模块

附件,如电源、开关模块或 SIMATIC 存储卡等



Area of application

SIMATIC S7-1200 控制器用于处理机械设备制造和工厂建造中的开环和闭环控制任务。

由于具有模块化的紧凑型设计,同时又具有高性能,SIMATIC S7-1200 适用于广泛的自动化应用。其应用范围从取代继电器和接触器,一直延伸到网络中以及分布式结构内的复杂自动化任务。

S7-1200 在先前出于经济原因而开发专用电子装置的领域中日益得到应用。

例如,应用的例子包括:

· 贴片系统

· 传送带系统

· 电梯和自动扶梯

· 物料输送设备

· 金属加工机械

· 包装机械

· 印刷机械

· 纺织机械

· 混合系统

· 淡水处理厂

· 污水处理厂

· 外置显示器

· 配电站

· 室温控制

· 加热/冷却系统控制

· 能源管理

· 消防系统

· 空调

· 照明控制

· 泵控制

· 安防/门禁系统



Design

SIMATIC S7-1200 系列包括以下模块:

· 性能分级的不同型号紧凑型控制器,以及丰富的交/直流控制器。

· 各种信号板卡(模拟量和数字量),用于在 CPU 上进行经济的模块化控制器扩展,同时节省安装空间。

· 各种数字量和模拟量信号模块。

· 各种通信模块和处理器。

·  4 个端口的以太网交换机,用于实现各种网络拓扑

· SIWAREX 称重系统终端模块

· PS 1207 稳压电源装置,电源电压 115/230 V AC,额定电压 24 VDC

机械特性

· 坚固、紧凑的塑料机壳

· 连接和控制部件易于接触,并由前盖板提供保护

· 模拟量或数字量扩展模块也具有可拆卸的连接端子

设备特性

· 国际标准:
SIMATIC S7-1200 符合 VDEULCSA FMI 类,类别 2;危险区组别 ABC DT4A)。生产质量管理体系已按照 ISO 9001 进行认证。

通信

SIMATIC S7-1200 支持各种通信机制:

· 集成 PROFINET IO 控制器接口

·  PROFIBUS DP 主站接口的通信模块

·  PROFIBUS DP 从站接口的通信模块

· GPRS 模块,用于连接到 GSM/G 移动电话网络

· LTE 模块,用于在第四代 LTE(长期演进)移动电话网络中进行通信。

· 通信处理器,可通过以太网接口连接到 TeleControl Server Basic 控制中心软件,并借助于基于 IP 的网络进行安全通信。

· 通信处理器,可连接到服务应用的控制中心。

· RF120C,可连接到 SIMATIC Ident 系统。

· 模块 SM1278,用于连接 IO-Link 传感器和执行器。

· 通过通信模块实现点到点连接。

PROFINET 接口

通过集成 PROFINET 接口,可与以下设备通信:

· 编程设备

· HMI 设备

· 其它 SIMATIC 控制器

· PROFINET IO 自动化组件

支持以下协议:

· TCP/IP

· ISO-on-TCP

· S7 通信

可连接以下设备:

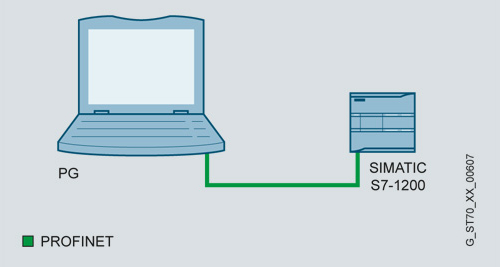

· 通过标准 5 类电缆连接现场编程器和 PC



在编程器和 SIMATIC S7-1200 CPU 之间建立连接

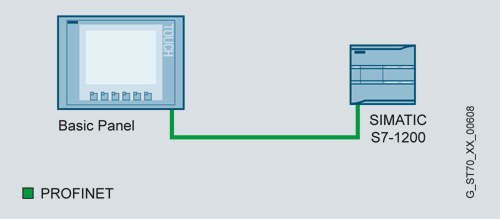

· SIMATIC HMI 精简面板



在精简面板和 SIMATIC S7-1200 CPU 之间建立连接

· 其它 SIMATIC S7-1200 控制器

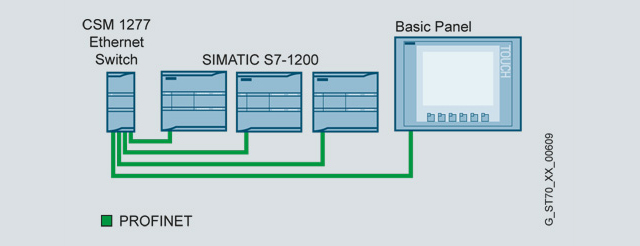

通过 CSM 1277 以太网交换机连接多台设备

点到点接口,可自由编程的接口模式

通信模块可通过点到点连接进行通信。采用 RS232 RS485 物理传输介质。在 CPU 自由口 (Freeport)”模式下进行数据传输。采用面向位的用户特定通信协议(例如,ASCII 协议、USS Modbus)。

可以连接任何具有串行接口的终端设备,如驱动、打印机、条码读码器、调制解调器等。

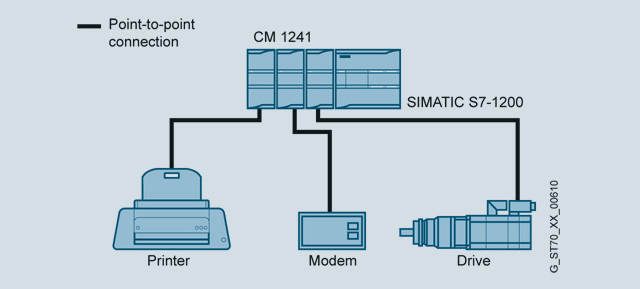

在可编程接口模式下,通过 CM 1241 实现点到点连接



Functions

S7-1200 具有以下特点:

· 易于上手:
专门的入门套件(其中包括仿真器和文档),便于熟悉设备的使用。

· 操作简单:
功能强大的标准指令,易于使用,用户友好的编程软件,可最大限度降低编程成本。

· 实时性能:
特殊中断功能、高速计数器和脉冲输出,适用于对时间要求严格的应用。

SIMATIC S7-1200 符合以下国内和国际标准:

· UL 508

· CSA C22.2 No. 142

· FM Class I, Div 2, Groups A, B, C, D; T4A Class I, Zone 2, IIC, T4

· VDE 0160

· EN 61131-2

· 符合标准 EN 50081-150081-2 50082-2 电磁兼容性要求



Technical Specifications

通用技术数据

防护等级

IP20,符合 IEC 529

环境温度



· 运行
(95% 的湿度)



· 水平安装

-20 ... +60 °C

· 垂直安装

-20 ... +50 °C

· 运输/储存

-40 ... +70 °C

· 湿度 95%

25 ... 55 °C

绝缘



· 5/24 V DC 电路

500 V 交流测试电压

· 115/230 V AC 电路接地

1500 V 交流测试电压

· 115/230 V AC 电路到 115/230 V AC 电路

1500 V 交流测试电压

· 230 V AC 电路到 5/24 V DC 电路

1500 V 交流测试电压

· 115 V AC 电路到 5/24 V DC 电路

1500 V 交流测试电压

电磁兼容性

EMC 指示要求

· 抗干扰度符合
EN 50082-2

测试符合
IEC 801-2、IEC 801-3、IEC 801-4、EN 50141、EN 50204、IEC 801-5 和 VDE 0160 进行测试

· 辐射干扰符合 EN 50081-1 和
EN 50081-2

测试依据
EN 55011 标准,A 级,
1 组进行测试

机械强度



· 振动,测试标准符合/测试方法

IEC 68, Part 2-6:
10 ... 57 Hz;
平稳状态下
0.3 mm;
58 ... 150 Hz;
恒定加速度 1 g(安装在 DIN 导轨上)或
2 g(安装在配电盘中);
振动模式:
振动频率为 1 频程/分钟;
振动持续时间:
在三个互相垂直轴的每个方向上,每根轴为 10 个频率扫描。

· 冲击,测试标准符合/测试方法

IEC 68, Part 2-27/半正弦:
冲击强度 15 g(峰值),持续时间 11 ms,每三个互相垂直轴上有 6 个冲击。
