产品规格和技术参数
|
|
型号
|

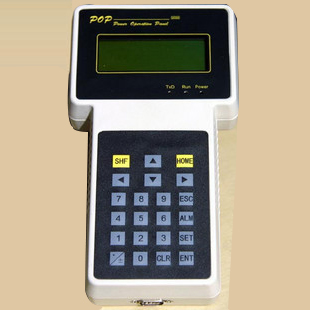

POP H型
|
|
显示屏类型
|
图形点阵LCD
|
|
背光灯
|
LCD背光
|
|
外型尺寸
|
显示部分为： 131X95X44 mm
|
|
手握部分为： 96x141x44 mm
|
|
显示分辨率
|
192X64 像素
|
|
有效显示区域
|
84X31 mm
|
|
可显示文字/图形
|
12X4行（中文）/ 24X4（西文），灯，开关，多种格式图形，曲线，棒图
|
|
色彩
|
黄底黑字（或蓝底白字）
|
|
按键
|
22个 （其中31个功能键可自由定义）
|
|
状态指示
|
TxD、Run、POWER
|
|
屏保时间
|
可设定（缺省3分钟）
|
|
存储器
|
可达3Mb FlashROM
|
|
输入电压
|
DC20V-DC28V
|
|
消耗电流
|
<120mA
|
|
使用环境温度
|
0℃-50℃
|
|
储存环境温度
|
-20℃-60 ℃
|
|
前面板防护等级
|
IP 65
|
|
干扰防护（EMI）
|
1000Vp-p,1uS脉宽，1分钟
|
|
冷却方式
|
自然风冷
|
|
通讯端口
|
支持RS232/RS485/RS422
|
|
注：H型文本供电由串行端口的1、8管脚进入，功能同D型文本，软件需使用JB-HMI-D。
|
|
